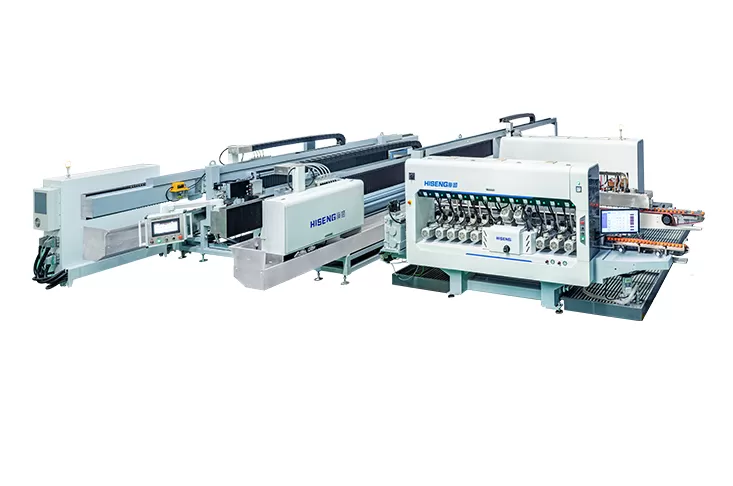

3.ダブルエッジャーとのフレキシブルマッチング、それは顧客の工場に合うことができます。
ガラスの長辺を最初に粉砕するダブルエッジャーJumbo Glass Bilateral Edgerがガラスの短辺を粉砕します。

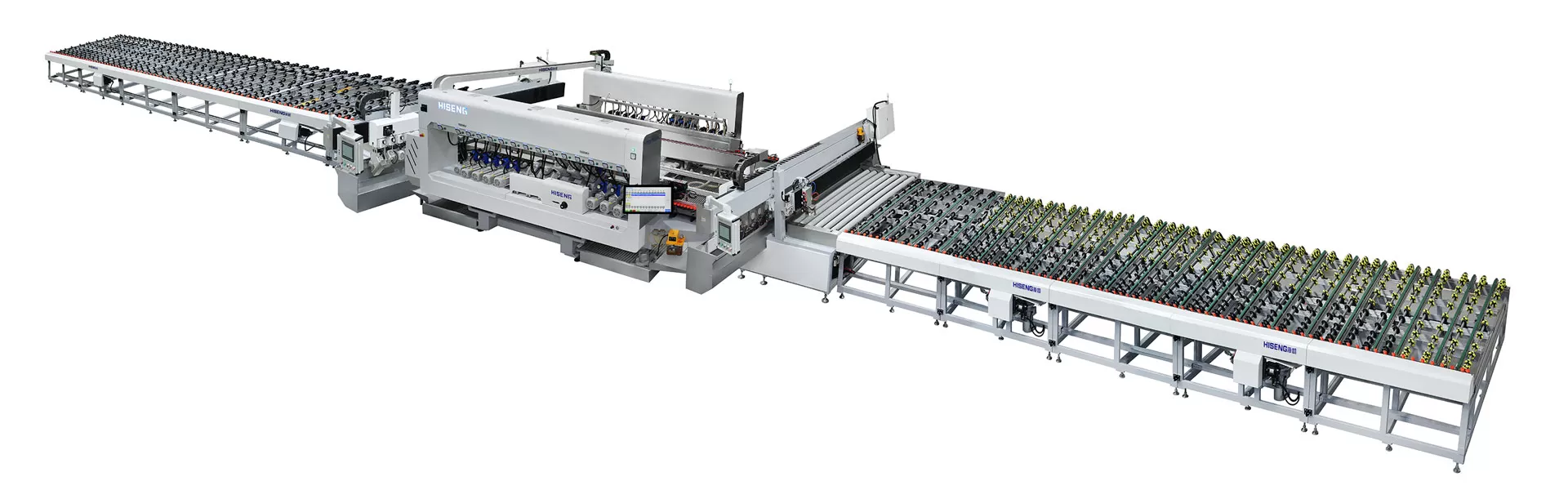

片側のダブルエッジャージャンボグラスバイラテラルエッジャー。
テーブルは、生産要件に合わせて任意のサイズを増やすことができます。
最小ガラスサイズ: 600*900mm。

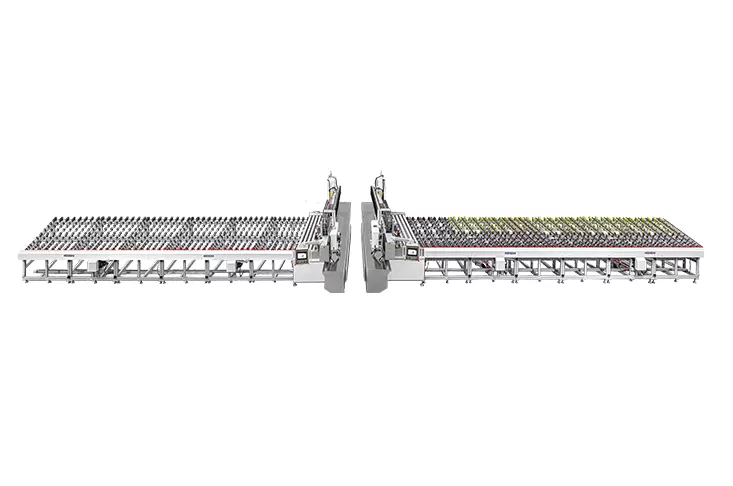

ジャンボグラスバイラテラルエッジャーは短辺の1つを研削し、中央のダブルエッジャーはガラスの2つの長辺を研削し、ジャンボグラスバイラテラルエッジャーは別の短辺を研削します。

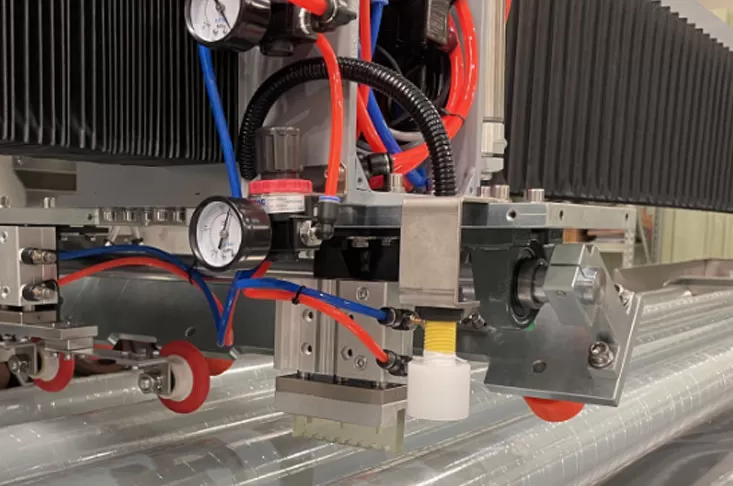

ガラスの幅と厚さを自動測定します。幅測定用センサー; 厚さ測定用の電子ルーラー。

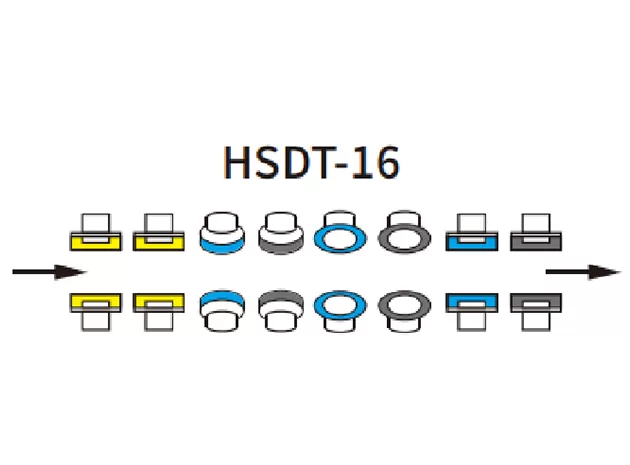

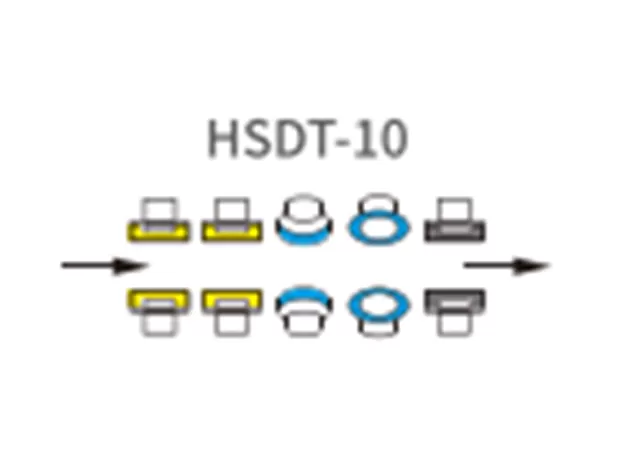

ホイール番号 | 名前 | 仕様 | RPM | KW |
1 | ダイヤモンドホイール (セグメント) | 100 # φ 150x12x20x8 | 6000 | 4 |
2 | ダイヤモンドホイール (セグメント) | 120 # φ 150x12x20x8 | 6000 | 4 |
3 | 樹脂ホイール (セグメント) | 240 # φ 150x12x25x12 | 4200 | 2.2 |
4 | 樹脂ホイール (セグメント) | 240 # φ 150x12x25x12 | 4200 | 2.2 |
5 | 10S60 | Φ 150 | 2840 | 2.2 |
6 | 10S60 | Φ 150 | 2840 | 2.2 |
7 | 樹脂ホイール (セグメント) | 240 # φ 150x12x25x12 | 2840 | 2.2 |
8 | WEL800 | Φ 150 | 2840 | 2.2 |

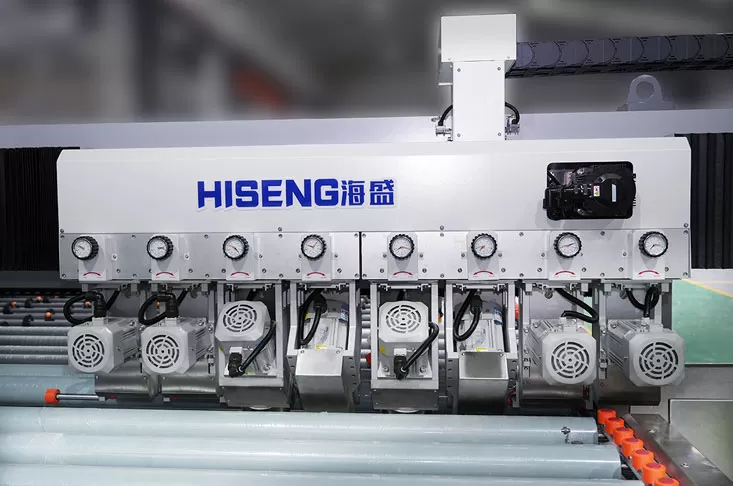

研磨付き8または9モーター;
すべてのサーボモーターは車輪の供給を制御します;
Mantainceのために容易。
| パラメーター名 | HSDT - 3310ジャンボガラス二国間エッジャー | HSDT - 2510ジャンボガラス二国间エッジャー |
| ガラスの厚さ | 3300 - 10000mm (長さは伸ばすことができます) | 2500 - 10000mm |
| ガラスの厚い | 3 - 25mm | 3 - 25mm |
| 伝送速度 | 3 - 30 m/min | 3 - 30 m/min |
| サイズ変更速度 | 30 m/min | 30 m/min |
| ガラス平行公差 | ± 0.2mm | ± 0.2mm |
| ガラス対角公差 | ± 0.5mm | ± 0.5mm |
| 面取り公差 | / | / |
| チャンファー幅 | ± 0.3mm | ± 0.3mm |
| フラットエッジのマックス研削 | 3mm | 3mm |
| 必要な空気 | 0.6 - 0.8mpa | 0.6 - 0.8mpa |
| 仕事の高さ | 900 ± 20mm | 900 ± 20mm |
| トータルパワー | 50KW | 50KW |
